『不可思議な立体』

ＧＯＦＹ・和人さんからの問題です。

　製図と聞いただけで頭が痛くなる人がいるようです。
確かに精密機械の図面や、大規模な電子回路の図面は引かれた線をたどっているうちに訳が解らなくなる事が多分にあります。
それならば、単純な図面なら理解しやすい？そう。おおむねね。
でも、単純でも理解しにくい図面もあるんですよ。

【問題１】

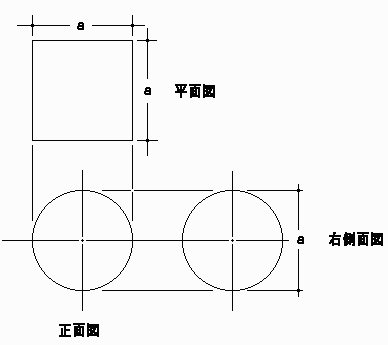

下の図面から立体の形を説明して下さい。
表現方法は文章、絵、その他、解りやすければ何でもけっこうです。
製図の書き直しや数式の羅列は勘弁して下さいね。

【問題２】
この立体の体積を求めて下さい。単位はａです。
勿論こちらの問題は数式の羅列になるでしょうね。
